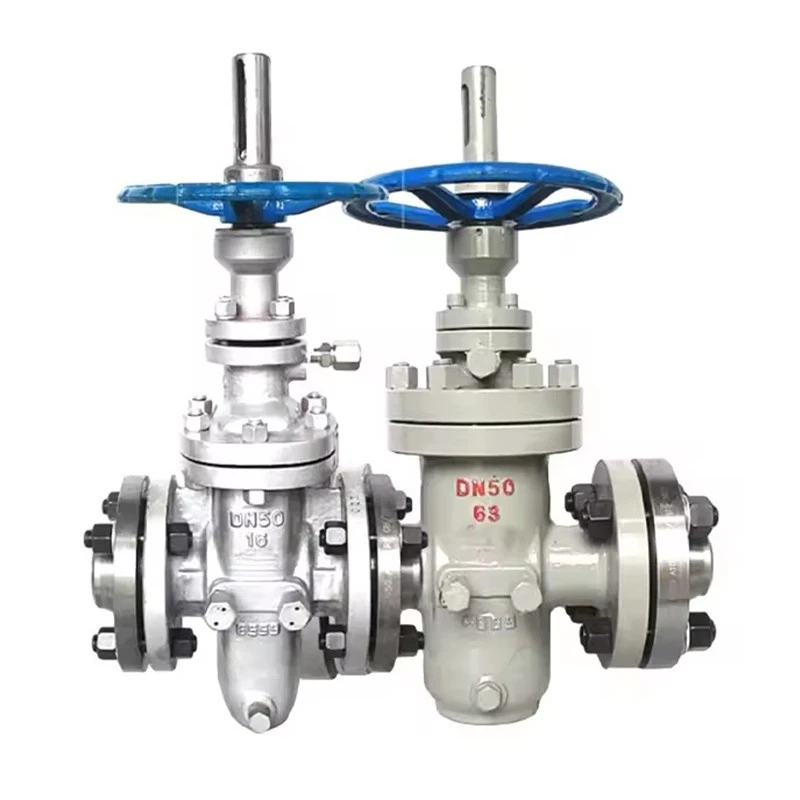

Litteä porttiventtiili

Litteän porttiventtiilin ympärillä kaksi tiivistimen pintaa ovat yhdensuuntaiset toistensa kanssa ja pystysuoraan kanavan keskustaan. Levy on tasainen levyn muoto. Joustava ja kelluva istuin voidaan aina pitää lähellä levyä avaus- ja sulkemisprosessin aikana. Litteistä porttiventtiiliä käytetään pääasiassa raakaöljyn, tuoteöljyn, maakaasun jne. Pitkissä kuljetusputkissa. Litteä porttiventtiili, jolla on ohjausreikä, sopii putkistoihin, jotka vaativat piggingiä, ja litteä porttiventtiili ilman ohjausreikää sopii putkilinjoihin, jotka eivät vaadi piggingiä.

Litteä porttiventtiili on liukuva venttiili, jossa on yhdensuuntainen porttiventtiili. Sulkeminen on yksi RAM. Venttiili voidaan jakaa kahteen osaan: tasainen porttiventtiili, jossa on ohjausreikä ja litteä porttiventtiili ilman ohjausreiää. Sitä voidaan soveltaa kaasuputkistoon, raakaöljyputkistoon jne.

Levyportin venttiilit voidaan suunnitella ja valmistaa yksittäislevy- ja kaksoislevyjen rakenteella. Tuotteet vastaavat uusinta sovellusliittymää, GB-, ISO: ta ja muita siihen liittyviä standardeja, koska se on ainutlaatuisen kaksoislevyn rakenne, se voi saavuttaa erinomaisen kaksisuuntaisen tiivistysaikaisen suorituskyvyn sekä korkean että matalan paineen alla. Mitä suurempi vääntömomentti, sitä tiukempi sinetti. Kytkentäprosessin aikana levyjen ja istuinrenkaan tiivistymispinta erotetaan toisistaan, mikä vähentää tiivistyspinnan kulumista ja pidentää venttiilien käyttöiää. Sitä käytetään laajasti öljyn ja maakaasun putkilinjassa. Litteässä porttiventtiilissä on ohjausreikä, jonka avulla puhdistuspallot pääsevät läpi. Litteät porttiventtiilit on suunniteltu minimoimaan paineen pudotus ja estämään epäpuhtaudet, kuten muta pääsemästä venttiilikammioon.

Koko: 2 ″ - 60 ″

Yhteyspäät: laippa / hitsattu

Painekurssi: 150LB 300LB 600LB 900LB 1500LB 2500LB PN1. 6-420 MPa

Materiaali: WCB, LCB, WC6, WC9, CF8, CF3, CF3M ja CF8M

Työlämpötila: -196 aste ~ 600 astetta

Käyttö: Manuaalinen, matovarusteet, pneumaattinen, sähköinen ja hydrauliikka

Suunnittelu- ja tuotantostandardi: API 600, API6D ja ASME B16.34

Etäisyys laippojen välillä: API 6D, ASME B16.10

Yhdistetty standardin mukaisesti: ANSI B16.5, ASME B16.47, ANSI B16.25

Testaa standardi: API598, API6D

Keskipitkä: Venttiili sopii useille väliaineille, mukaan lukien vesi, höyry, öljy, kaasu, bensiinituotteet, typpihappo, etikkahappo jne.

Yrityksemme tarjoaa korkean suorituskyvyn porttiventtiilituotteita, mukaan lukien kiilaportin venttiili, painetiivisteiden porttiventtiili, veitsen porttiventtiili, litteä portti venttiili ja palkki tiivisporttiventtiili.

Porttiventtiilin avaaminen ja sulkeminen on flashboard. Sen liikesuunta on kohtisuorassa nesteen suuntaan nähden. Venttiiliä käytetään yleensä väliaineen leikkaamiseen. Koko virtauskanava on suora läpinäkyvä kulku, kun venttiili on täysin auki, ja keskipitkän juoksun paineen menetys on minimin. Porttiventtiili jaetaan yleensä useisiin tyyppeihin tiivisteen osa -tilassa, kuten: kiilan porttiventtiili, levyportin venttiili, rinnakkain 2- flashboard -porttiventtiili, kiila 2- flashboard -porttiventtiili. Porttiventtiiliä käytetään yleensä joissakin työolosuhteissa, joissa venttiiliä ei avata tai suljetaan usein, ja se tukee salamalautaa täysin auki tai täysin suljettu. Se ei sovellu säätöön tai kuristamiseen. Erilaisia ​​materiaaleja voidaan valita veden, höyryn, öljyn, maakaasun, typpihapon, etikkahapon, hapettimen ja urean kuljettamiseen.

Suositut Tagit: Litteä porttiventtiili, porttiventtiili
